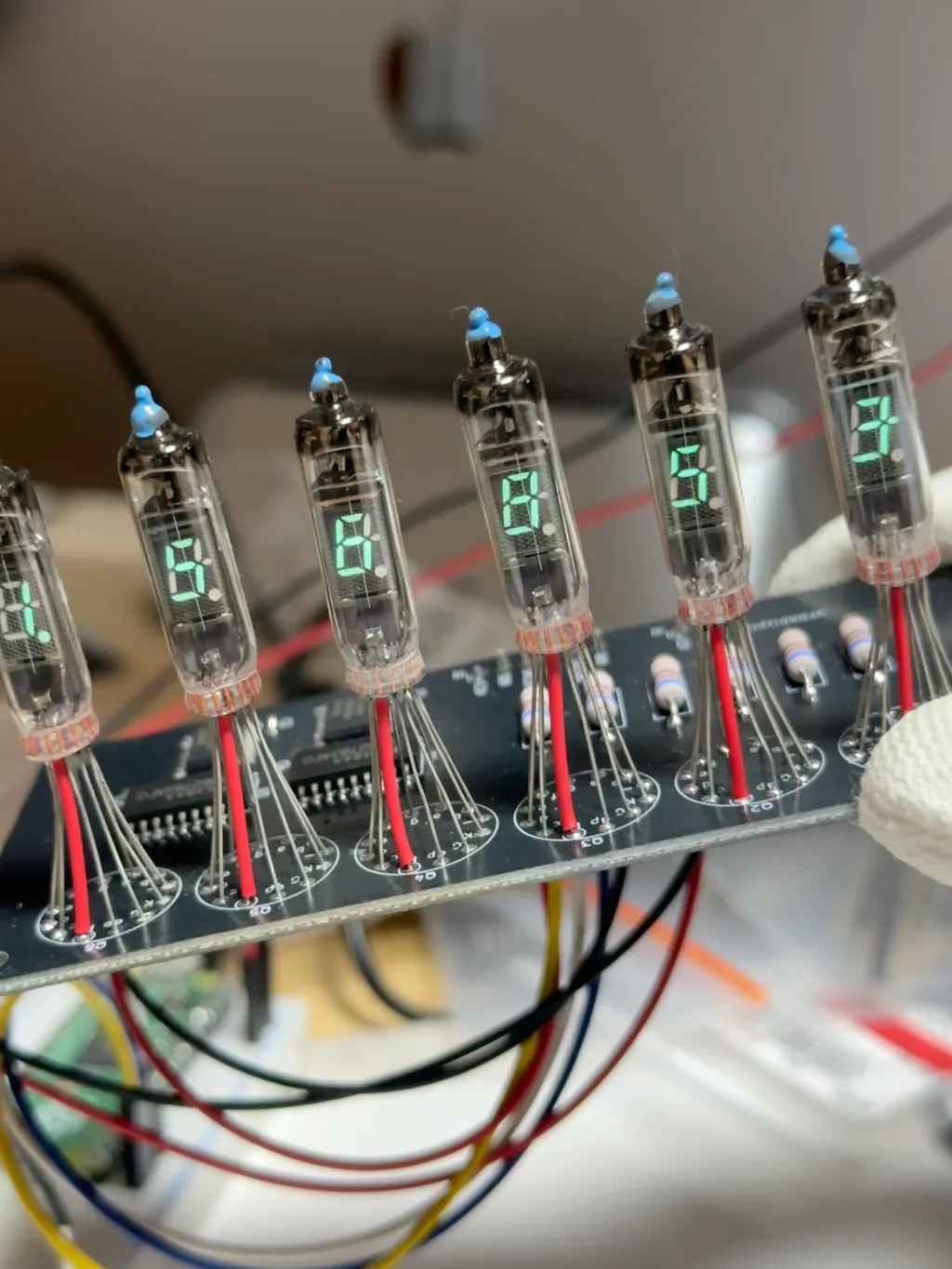

VFD（蛍光表示管）は今から60年前に発明された技術のようで発光するとミントカラーでとっても綺麗(*ﾟｪﾟ*)
このVFDを使用してGPSから取得した日時を表示させたいと思い色々と試行錯誤中(*ﾟｪﾟ*)

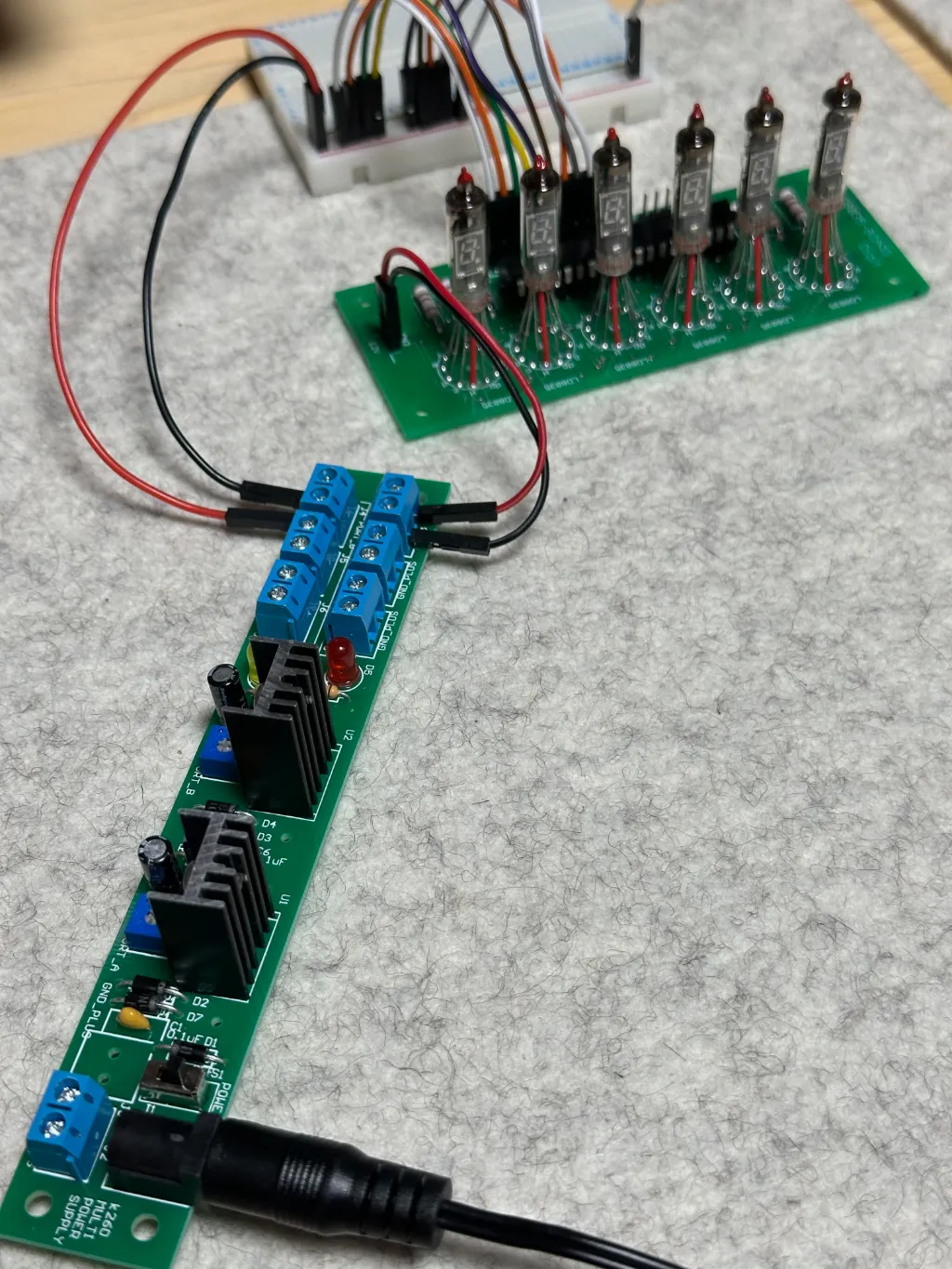

市販のVFDを使用したキットを購入して動作確認(*´ｪ`)なるほど

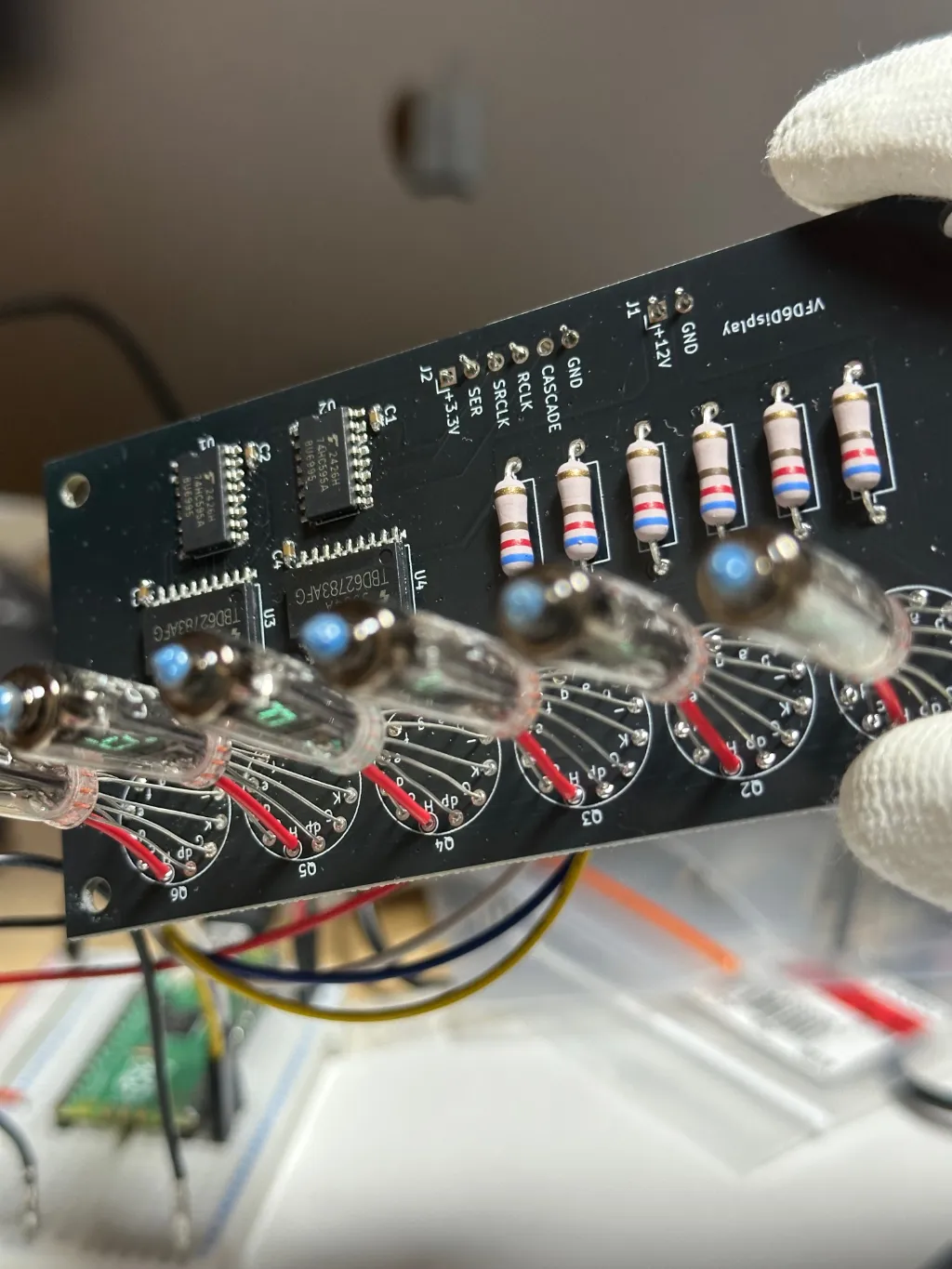

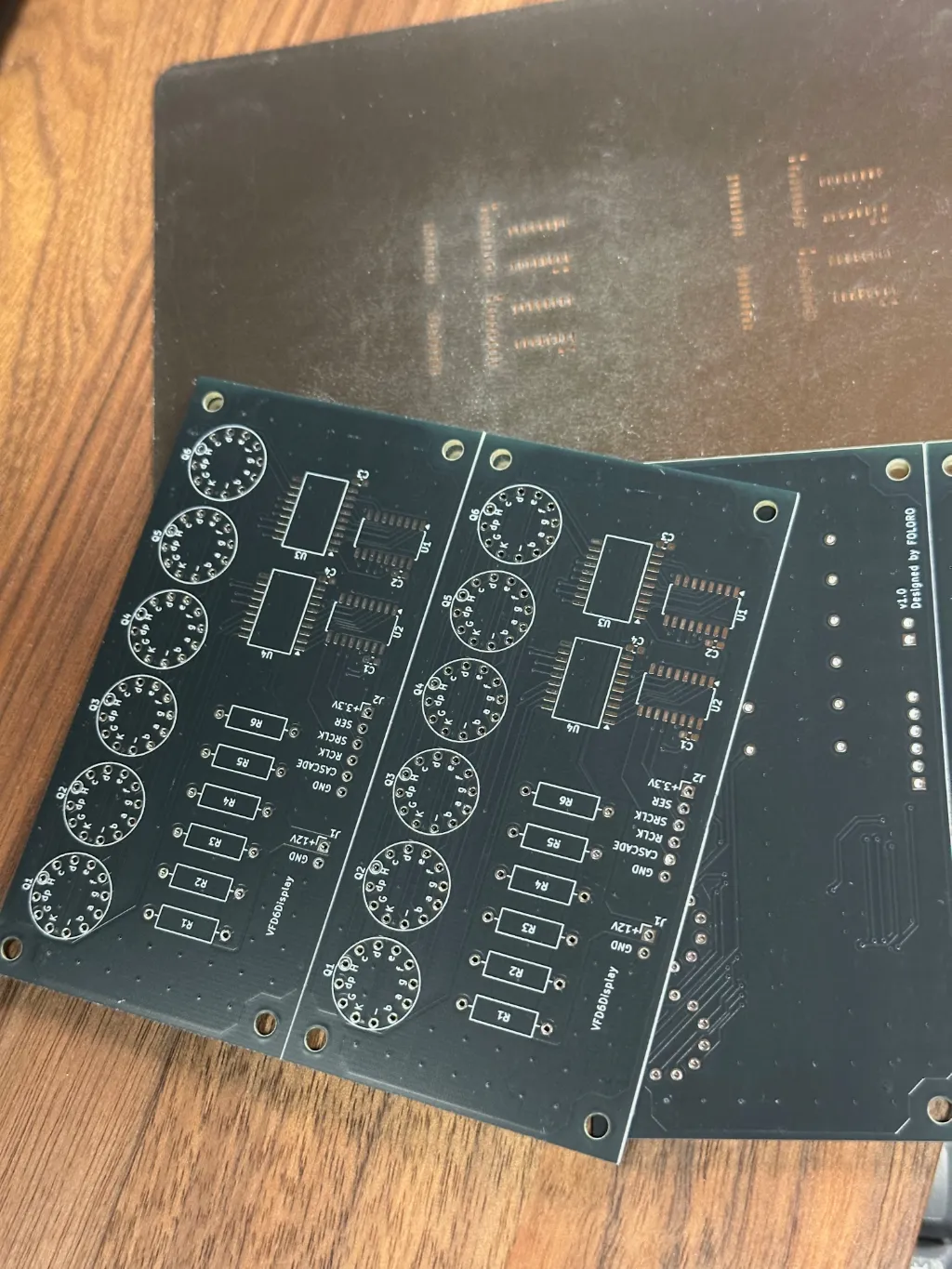

扱いやすいように3線の信号で制御できるように基板を設計
Raspberry Pi Picoのような3.3Vのデジタル信号でも動作OK(*ﾟｪﾟ*)
カスケード接続もできて2つ繋げて12桁にしたり上下に重ねたりもできる(*ﾟｪﾟ*)はず(*´ｪ`)未確認
使用した部品は
・VFD LD8035E 6つ
・キャパシター0.1μ 4つ
・抵抗620Ω 6つ
・8ビットシフトレジスター TC74HC595AF 2つ
・8chソースタイプDMOSトランジスターアレイ TBD62783AFG 2つ

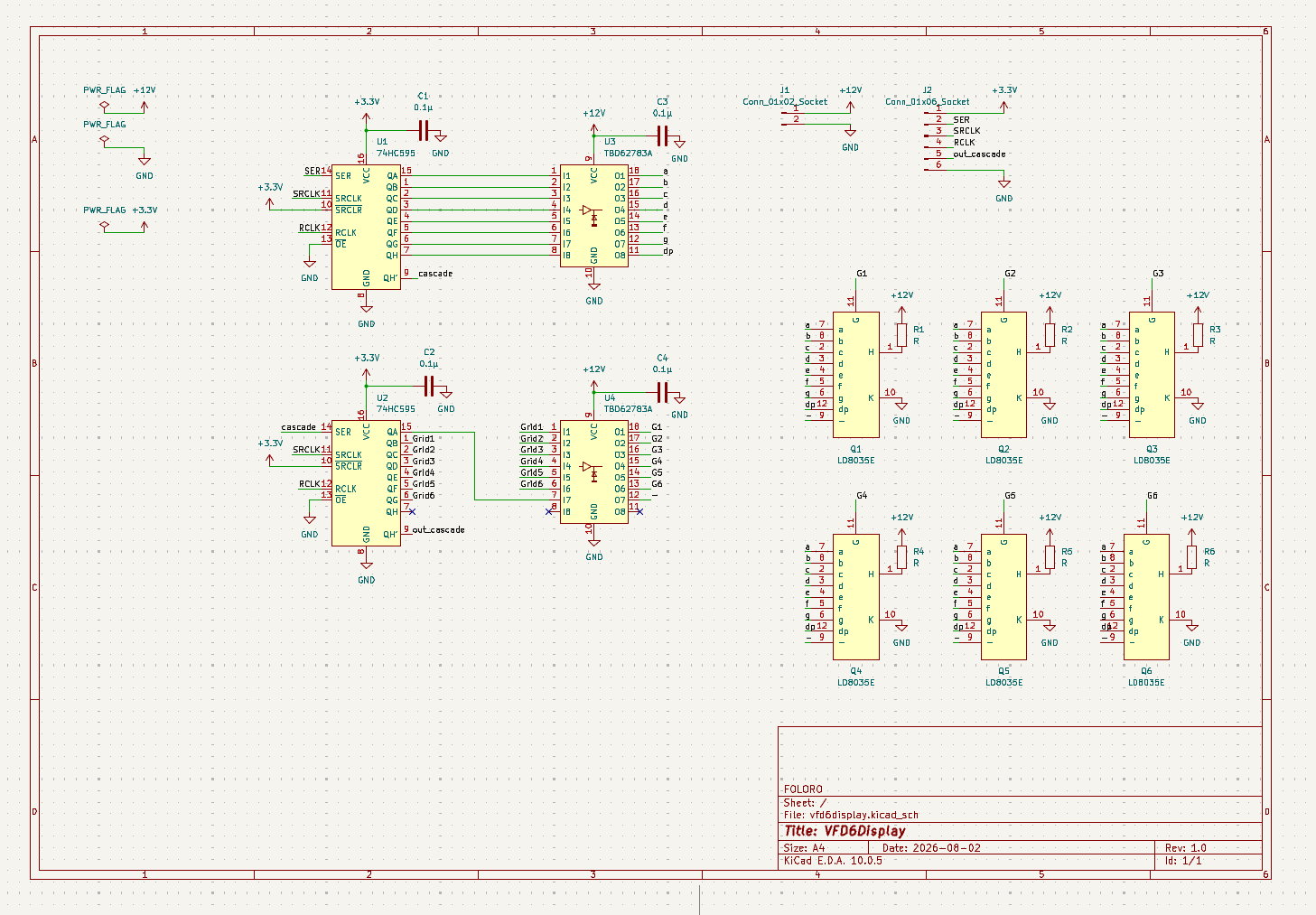

こんな感じの回路図で

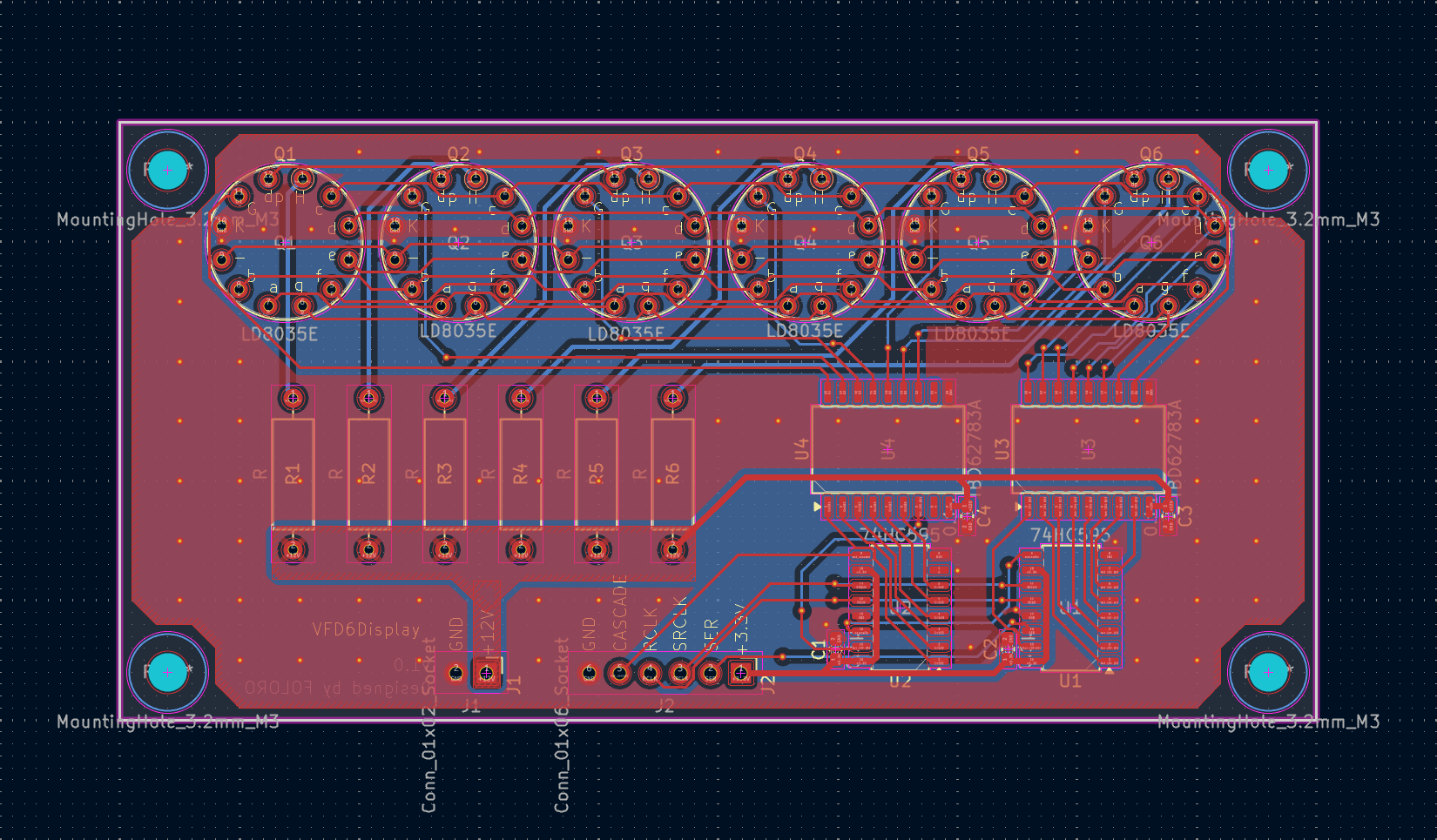

PCBはこんな感じ
VFD(LD8035E)のガラス管の上部に付着している塗料の色は製造時期によるものなのか品質なのか分からないけれども赤や青、白色があるみたい(*´ｪ`)

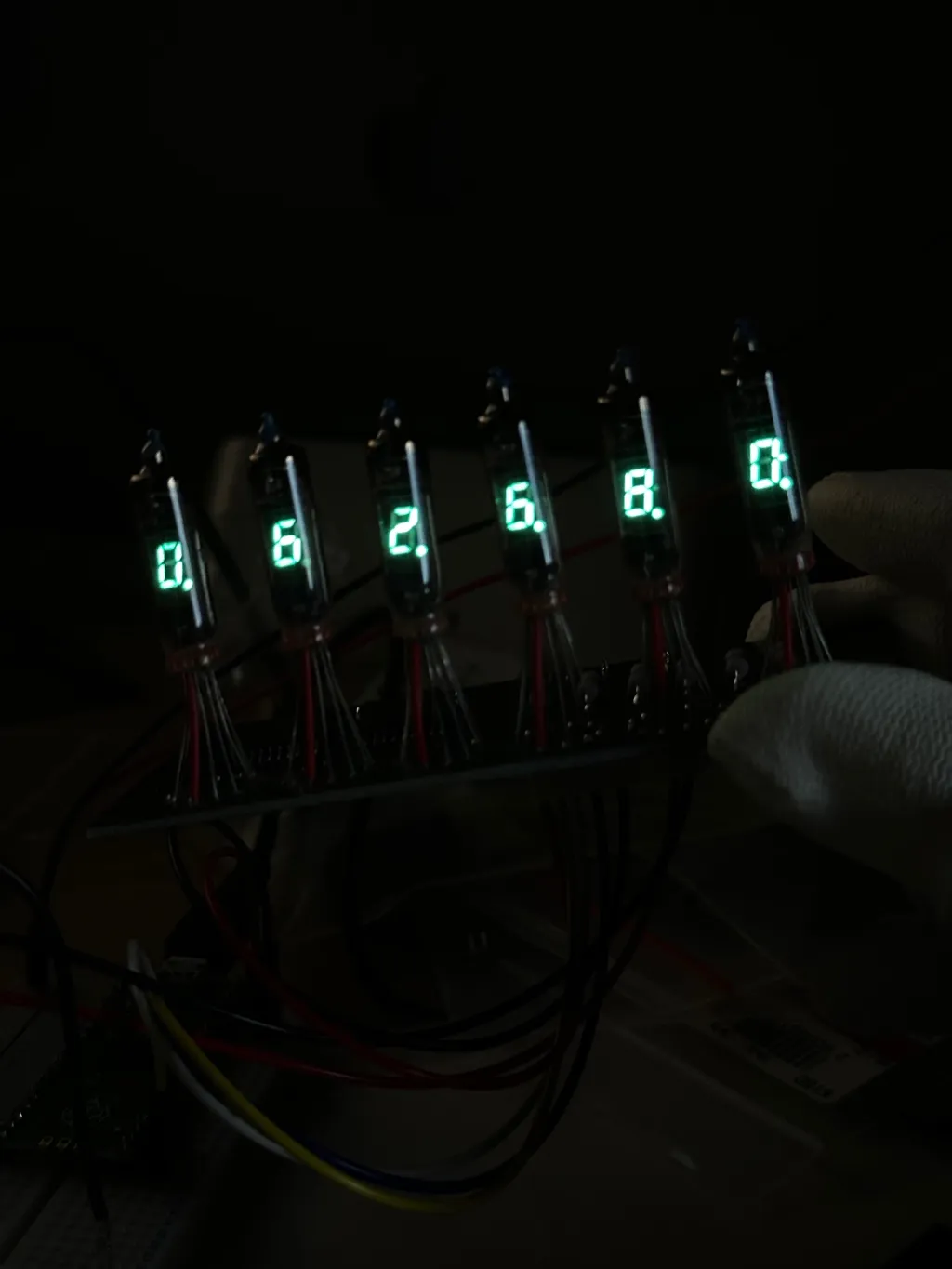

暗いところではより綺麗に(*ﾟｪﾟ*)
